Die Wahl zwischen einem Bandpassfilter (BPF) und einem Tiefpassfilter (LPF) hängt von den spezifischen Anforderungen Ihrer Signalverarbeitungsanwendung ab. Keiner der beiden Filter ist allgemein „besser“ – jeder dient unterschiedlichen Zwecken. Hier ist ein Vergleich, der Ihnen die Entscheidung erleichtern soll:

1. Zweck und Frequenzgang

Tiefpassfilter (LPF):

Lässt Frequenzen unterhalb einer Grenzfrequenz (fc) passieren und dämpft höhere Frequenzen.

Wird verwendet, um hochfrequentes Rauschen zu entfernen, Signale zu glätten oder Aliasing in ADC-Systemen zu verhindern.

Anwendungsbeispiele: Audio-Bassverstärkung, Anti-Aliasing bei der Datenerfassung, DC-Wiederherstellung.

Bandpassfilter (BPF):

Lässt einen bestimmten Frequenzbereich (zwischen einem unteren fc1 und einem oberen fc2) passieren und blockiert Frequenzen außerhalb dieses Bereichs.

Wird verwendet, um ein relevantes Signal in einer lauten Umgebung zu isolieren oder eine modulierte Trägerfrequenz zu extrahieren.

Anwendungsbeispiele: HF-Kommunikation (z. B. AM/FM-Radio-Tuning), EEG/EKG-Signalextraktion, Schwingungsanalyse.

2. Wann verwendet man was?

Verwenden Sie einen LPF, wenn:

Sie interessieren sich nur für niederfrequente Komponenten (z. B. Entfernen von hochfrequentem Rauschen).

Ihr Signal ist Basisband (zentriert um 0 Hz).

Sie benötigen ein einfacheres Design und geringere Rechenkosten (weniger Komponenten als BPF).

Verwenden Sie einen BPF, wenn:

Ihr Signal liegt in einem bestimmten Frequenzband (z. B. ein Funkkanal oder Sensorsignal).

Sie müssen sowohl nieder- als auch hochfrequente Störungen unterdrücken (z. B. 50/60 Hz-Stromleitungsrauschen + HF-Rauschen).

Sie arbeiten mit modulierten Signalen (z. B. Filtern eines AM/FM-Bandes).

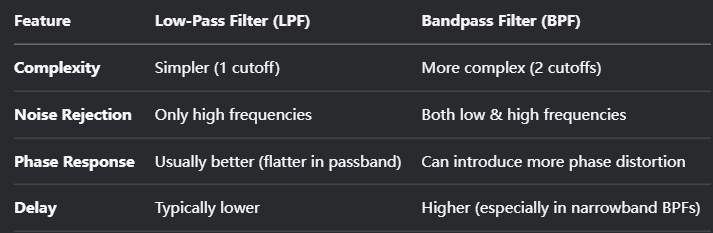

3. Kompromisse

4. Praktisches Beispiel

LPF: In einem EKG-Signal entfernt ein LPF (z. B. 150 Hz-Grenzwert) Muskelgeräusche und HF-Interferenzen.

BPF: In einem drahtlosen Empfänger isoliert ein BPF (z. B. 88–108 MHz für UKW-Radio) den gewünschten Sender und lehnt andere ab.

Abschluss

Wählen Sie LPF zur allgemeinen Rauschunterdrückung und zur Extraktion von DC-/Niederfrequenzsignalen.

Wählen Sie BPF, wenn Sie ein bestimmtes Frequenzband isolieren oder Störungen außerhalb des Bandes ablehnen müssen.

Wenn Ihr Signal beide Anforderungen erfüllt (z. B. niedrige Frequenzen durchlassen, aber auch eine Drift bei sehr niedrigen Frequenzen blockieren muss), ist eine Kombination aus HPF + LPF (die einen BPF ergibt) möglicherweise optimal.

Yun Micro kann als professioneller Hersteller passiver HF-Komponenten Hohlraumfilter bis 40 GHz anbieten, darunter Bandpassfilter, Tiefpassfilter, Hochpassfilter und Bandsperrfilter.
