LTCC-Filter (Low-Temperature Co-fired Ceramic) unterstützen je nach Design und Anwendung typischerweise einen großen Frequenzbereich. Im Allgemeinen decken sie die folgenden Frequenzbereiche ab:

1. HF- bis Mikrowellenbänder – LTCC-Filter Der Betrieb erfolgt üblicherweise im Bereich von einigen MHz bis zu mehreren zehn GHz.

2. Gemeinsame Bereiche:

• Sub-6 GHz (100 MHz~6 GHz) – Weit verbreitet in der drahtlosen Kommunikation (z. B. Wi-Fi, 4G/5G, Bluetooth, GPS).
• Millimeterwellen (24 GHz – 100 GHz+) – Einige fortschrittliche LTCC-Filter unterstützen 5G-mmWellen- und Automobilradaranwendungen.

3. Spezifische Anwendungen:

• Bluetooth/WLAN (2,4 GHz, 5 GHz)
• Mobilfunk (700 MHz~3,5 GHz für 4G/5G)
• GPS (1,2 GHz, 1,5 GHz)
• Kfz-Radar (24 GHz, 77 GHz, 79 GHz)

Die LTCC-Technologie ermöglicht kompakte, leistungsstarke Filter mit guter thermischer Stabilität und eignet sich daher für HF- und Mikrowellensysteme. Der genaue Frequenzbereich hängt von den Materialeigenschaften, dem Resonatordesign und der Fertigungspräzision ab.

Spezifikationen der LTCC-Filter von Yun Micro:

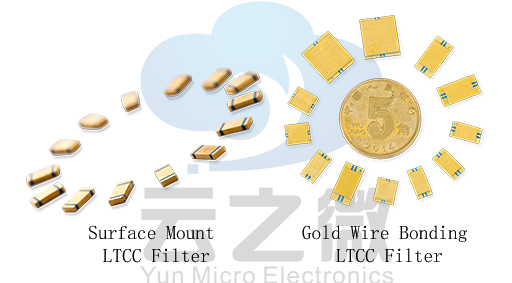

Golddrahtbond-LTCC-Filter

Parameter:

Frequenzbereich: 1 GHz bis 20 GHz (BPF)

3dB BW: 5 % ~ 50 %

Größe: Länge 4~10mm，Breite 4~7mm，Höhe 2mm

Gute Produktkonsistenz

Kleines Volumen, oberflächenmontierbar oder Draht- oder Bandverbindungen

Oberflächenmontierter LTCC-Filter

Parameter:

Frequenzbereich: 80 MHz – 9 GHz (LPF), 140 MHz – 7 GHz (BPF)

3dB BW:5%~50%

Größe: Länge 3,2–9 mm, Breite 1,6–5 mm, Höhe 0,9–2 mm

Gute Produktkonsistenz

Kleines Volumen, oberflächenmontierbar oder Draht- oder Bandverbindungen

Yun Micro kann als professioneller Hersteller passiver HF-Komponenten Hohlraumfilter bis 40 GHz anbieten, darunter Bandpassfilter, Tiefpassfilter, Hochpassfilter und Bandsperrfilter.
