HF-Filter (Radiofrequenzfilter) sind wichtige Komponenten in drahtlosen Kommunikationssystemen und dienen dazu, bestimmte Frequenzbereiche selektiv durchzulassen oder zu blockieren. Sie lassen sich nach Frequenzgang, Implementierungstechnologie und Anwendung kategorisieren. Hier sind die wichtigsten Typen:

1. Basierend auf dem Frequenzgang

Diese definieren, wie sich das Filter hinsichtlich der Frequenzauswahl verhält:

• Tiefpassfilter (Tiefpassfilter) - Lässt Frequenzen unterhalb einer Grenzfrequenz (f₀) passieren und dämpft höhere Frequenzen.
• Hochpassfilter (HPF) - Lässt Frequenzen oberhalb einer Grenzfrequenz (f₀) passieren und dämpft niedrigere Frequenzen.
• Bandpassfilter (BPF) - Lässt Frequenzen innerhalb eines bestimmten Bereichs (f₁ bis f₂) durch und dämpft Frequenzen außerhalb dieses Bandes.
• Bandsperrfilter (BSF) / Kerbfilter – Blockiert einen bestimmten Frequenzbereich (f₁ bis f₂), während andere durchgelassen werden.
• Allpassfilter - Lässt alle Frequenzen durch, führt aber eine Phasenverschiebung ohne Dämpfung ein.

2. Basierend auf der Implementierungstechnologie

• Zur Konstruktion von HF-Filtern werden unterschiedliche Technologien verwendet, die jeweils über einzigartige Eigenschaften verfügen:
• LC-Filter - Verwenden Sie Induktoren (L) und Kondensatoren (C); einfach, aber sperrig bei niedrigeren Frequenzen.
• SAW-Filter (Surface Acoustic Wave) - Verwenden Sie piezoelektrische Materialien für Hochfrequenzanwendungen (MHz-GHz-Bereich).
• BAW-Filter (Bulk Acoustic Wave) - Ähnlich wie SAW, aber Betrieb bei höheren Frequenzen mit besserer Leistungshandhabung (wird in 5G verwendet).
• Keramikfilter - Verwenden Sie Keramikresonatoren für kompakte, stabile Leistung in drahtlosen Systemen.
• Hohlraumfilter - Verwenden Sie Wellenleiterhohlräume für Hochleistungsanwendungen (z. B. Basisstationen, Radar).
• MMIC-Filter (Monolithische Mikrowellen-ICs) - Integriert in Halbleiterchips für kompakte HF-Systeme.
• Dielektrische Resonatorfilter - Verwenden Sie Materialien mit hoher Permittivität für eine Leistung mit hohem Q-Faktor.

3. Basierend auf Antwortmerkmalen

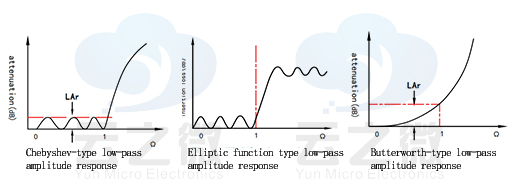

• Butterworth-Filter - Maximal flaches Durchlassband, moderater Abfall.
• Tschebyscheff-Filter - Steilerer Abfall, aber Welligkeit im Durchlass-/Sperrbereich.
• Elliptischer (Cauer) Filter - Schärfster Übergang, aber Welligkeit sowohl im Durchlassbereich als auch im Sperrbereich.
• Bessel-Filter - Behält die Phase bei, hat aber einen langsameren Abfall.

4. Basierend auf dem Tuning-Mechanismus

• Feste Filter - Für einen bestimmten Frequenzbereich ausgelegt (nicht einstellbar).
• Abstimmbare Filter - Kann die Mittenfrequenz oder Bandbreite dynamisch anpassen (wird in softwaredefinierten Radios verwendet).

Anwendungen von HF-Filtern

• Drahtlose Kommunikation (5G, Wi-Fi, LTE) - Bandauswahl und Störungsunterdrückung.
• Radar- und Satellitensysteme - Signalisolierung und Rauschunterdrückung.
• Medizinische Geräte (MRT, HF-Ablation) - Frequenzregelung für Sicherheit.
• Verteidigung & Luft- und Raumfahrt - Sichere und zuverlässige Signalübertragung.

Yun Micro kann als professioneller Hersteller passiver HF-Komponenten Hohlraumfilter bis 40 GHz anbieten, darunter Bandpassfilter, Tiefpassfilter, Hochpassfilter und Bandsperrfilter.
