Die Wahl des richtigen Filtertyps für HF-Anwendungen hängt von mehreren Schlüsselparametern und Anwendungsanforderungen ab. Hier ist ein strukturierter Ansatz zur Auswahl zwischen LTCC-, LC-, Cavity- und Waveguide-Filtern:

1. Frequenzbereich

LTCC (LowTemperature Cofired Ceramic) :

Am besten für 500 MHz – 6 GHz (z. B. WLAN, 5G unter 6 GHz, IoT).

Aufgrund parasitärer Effekte ist die Leistung bei höheren Frequenzen eingeschränkt.

LC (konzentriertes Element) :

Geeignet für DC – 3 GHz (niedrigere Frequenzen).

Leidet unter einem schlechten Q-Faktor bei höheren Frequenzen.

Hohlraumfilter :

Ideal für 1 GHz – 40 GHz (Mobilfunkbasisstationen, Radar, Satellit).

Hoher Q-Faktor, gut für Schmalbandanwendungen.

Wellenleiterfilter :

Am besten für 10 GHz – 100+ GHz (mmWave, Radar, Luft- und Raumfahrt).

Hervorragende Leistung bei extrem hohen Frequenzen.

2. Einfügungsdämpfung und Q-Faktor

LTCC: Mittlerer Q (~100300), Einfügungsdämpfung ~13 dB.

LC: Niedriger Q (~50200), höherer Einfügungsverlust (~25 dB).

Hohlraum: Hoher Q-Faktor (~1.000–10.000), geringer Einfügungsverlust (~0,11 dB).

Wellenleiter: Sehr hoher Q-Faktor (~10.000+), extrem geringer Verlust (~0,050,5 dB).

3. Größe und Integration

LTCC: Sehr kompakt, oberflächenmontierbar, gut für integrierte Module.

LC: Klein, leidet aber unter parasitären Effekten bei hohen Frequenzen.

Hohlraum: Sperrig, wird in Basisstationen und Hochleistungssystemen verwendet.

Wellenleiter: Größter, wird in der Luft- und Raumfahrt verwendet.

4. Leistungshandhabung

LTCC & LC: Geringe bis mittlere Leistung (bis zu einigen Watt).

Hohlraum: Hohe Leistung (10 bis 100 Watt).

Hohlleiter: Extrem hohe Leistung (kW-Bereich).

5. Kosten und Herstellung

LTCC: Niedrige bis mittlere Kosten, massenproduzierbar.

LC: Am günstigsten, aber mit eingeschränkter Leistung.

Hohlraum: Höhere Kosten aufgrund der Präzisionsbearbeitung.

Wellenleiter: Am teuersten, wird in High-End-Anwendungen verwendet.

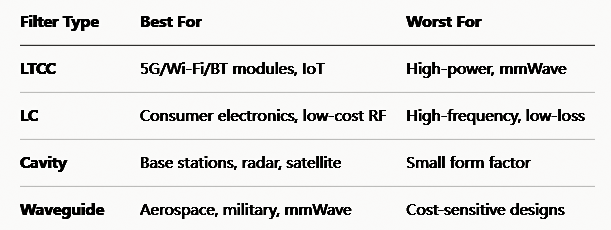

6. Anwendungsbeispiele:

Entscheidungsflussdiagramm:

1. Frequenz > 10 GHz? → Wellenleiter (wenn Leistung und Budget es zulassen).

2. Benötigen Sie extrem geringe Verluste und hohe Leistung? → Hohlraum.

3. Geringe Größe und mäßige Leistung? → LTCC.

4. Niedrige Kosten, niedrige Frequenz? → LC.

Abschließende Empfehlung:

5G/WiFi (Sub6 GHz, kompakt): LTCC.

Mobilfunkbasisstationen (hohe Leistung, geringer Verlust): Hohlraum.

mmWave/Radar (extrem hohe Frequenz): Wellenleiter.

Unterhaltungselektronik (niedrige Kosten, <3 GHz): LC.

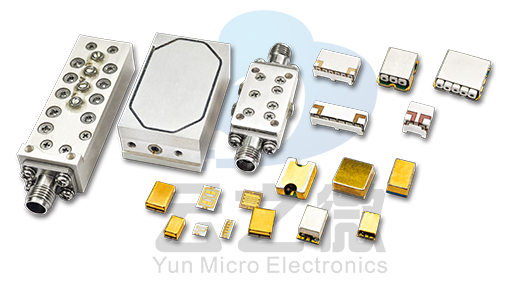

Yun Micro kann als professioneller Hersteller passiver HF-Komponenten Hohlraumfilter bis 40 GHz anbieten, darunter Bandpassfilter, Tiefpassfilter, Hochpassfilter und Bandsperrfilter.
